Завершен первый этап реконструкции внешнего электроснабжения НПС Nº10 «Талакан»: теперь электроснабжение станции осуществляется от Единой национальной электрической сети (ЕНЭС). Это позволит «Транснефти» значительно сэкономить на тарифах за электроэнергию и повысить надежность электроснабжения одной из важнейших нефтеперекачивающих станций ТС ВСТО. Корреспонденты «ТТН» побывали на НПС «Талакан» и увидели, как идет подключение нового оборудования.

Текст: Вадим Оноприюк / Фото: Дмитрий Ломакин

В мерзлых грунтах

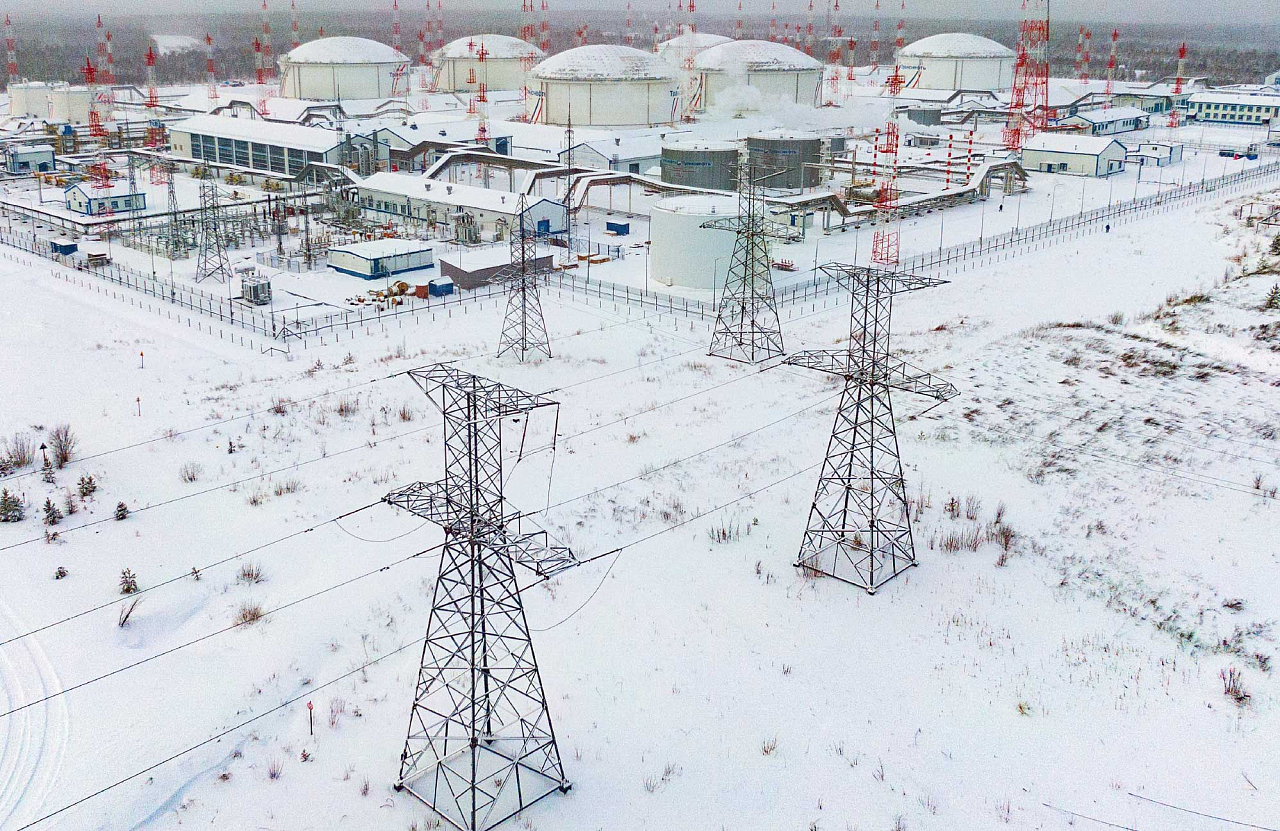

НПС «Талакан» — последняя из станций ТС ВСТО, которая до недавнего времени оставалась неподключенной к ЕНЭС и получала электроэнергию от газотурбинной электростанции ПАО «Сургут-нефтегаз». Реконструкция объектов внешнего электроснабжения станции позволила изменить ситуацию. Полное название проекта — «Технологическое присоединение НПС № 10 ТС ВСТО к Единой национальной (общероссийской) электрической сети».

К реконструкции, по завершении которой станция должна была сменить центр питания, ООО «Транснефть — Восток» приступило в феврале 2023 года. С самого начала строителям пришлось столкнуться с определенными сложностями.

География

НПС № 10 «Талакан» — первая станция ТС ВСТО, принявшая восточносибирскую нефть, и один из крупнейших объектов трубопроводной системы ВСТО‑1. Сдана в эксплуатацию в 2009 году. С октября 2008 года сотрудники НПС участвовали в приемо-сдаточных операциях с нефтью Талаканского и Верхнеченского нефтегазовых месторождений и ее транспортировке в реверсивном режиме на нефтеперерабатывающие заводы. Сегодня станция принимает нефть с месторождений Западной и Восточной Сибири, а также непосредственно с Талаканского и Верхнечонского месторождений. Расположена в Ленском районе Республики Саха (Якутия). Ближайшие населенные пункты — Витим и Пеледуй — находятся на расстоянии около 130 км.

Строительство

объектов электросетевой инфраструктуры и новых центров питания для обеспечения ТС ВСТО-1 стало мощным стимулом к развитию нефте-, газо-, золотодобывающей и других отраслей промышленности Якутии и севера Иркутской области. Это привлекло инвесторов к разработке новых месторождений и улучшило условия жизни для населения, позволив отказаться от автономных источников электроснабжения.

— Во время проектно-изыскательских работ на действующей подстанции были выявлены многолетнемерзлые грунты, что вылилось в дополнительные затраты по устройству буронабивных свай, — поясняет заместитель директора по строительству филиала Ленское РНУ ООО «Транснефть — Восток» Андрей Набиуллин. — Увеличивали длину свай, которые использовали для строительства фундаментов под силовое оборудование, до пятнадцати метров. Это позволило повысить надежность подстанции.

В декабре была полностью завершена реконструкция первого этапа проекта. Реконструировано открытое распределительное устройство. Оборудование на 110 кВ заменено на оборудование 220 кВ. Время и трудозатраты сэкономило то, что изначально воздушные линии от точки присоединения к энергосистеме до НПС «Талакан» строились в габаритах 220 кВ.

За 2022 год нефтеперекачивающие станции ВСТО-1 израсходовали 3 млрд кВт·ч, что составляет 20% от общего объема потребления ПАО «Транснефть». Реализация проекта строительства объектов ВЭС на НПС «Талакан» позволит снизить платежи за электроэнергию почти вдвое и сэкономить около 500 млн руб. ежегодно. На долю трубопроводной системы «Транснефти» приходится около 1,3% всей потребляемой электроэнергии в стране — очень большой объем. «Транснефтьэнерго» стремится снизить потребление электроэнергии и оптимизировать расчеты за электроэнергию и мощность оборудования объектов компании.

Сергей Емельянов

Генеральный директор ООО «Транснефтьэнерго»

Под высоким напряжением

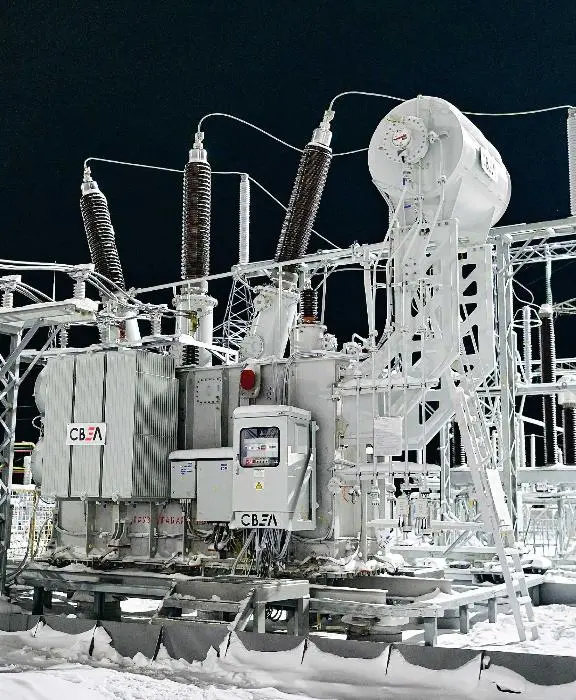

В рамках первого этапа реконструкции построен ввод высоковольтной линии 220 кВ с установкой новых разъединителей, элегазовых выключателей, трансформаторов тока и напряжения. Установлен силовой трансформатор мощностью 40 МВА. А также построена новая система аварийного слива трансформаторного масла. Реконструкция не затронула оборудование закрытого распределительного устройства с классом напряжения на 10 кВ, оно и дальше продолжит работать в своем режиме.

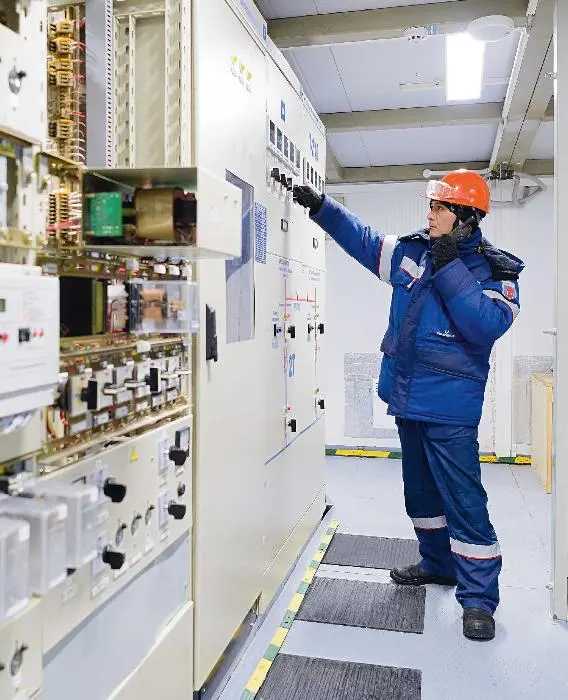

— В ходе реконструкции были доработаны существующие системы релейной защиты и автоматики, противоаварийная автоматика, автоматизированная информационно-измерительная система коммерческого учета электроэнергии, система оперативного постоянного тока, а также оборудование связи, — перечисляет Андрей Набиуллин.

Еще одна особенность проекта в том, что он реализуется без остановки производства — на работающем объекте.

Справка

В связи со сменой сетевой организации изменения затронут систему связи НПС № 10 «Талакан». Будет организован канал высокочастотной передачи сигналов релейной защиты и автоматики по линии электропередачи на ПС «Пеледуй» и ПС НПС № 9, а также созданы три новых канала передачи данных через волоконно-оптические линии связи для организации связи с Центральным управлением сетями Забайкальского предприятия магистральных электрических сетей (основной и резервный канал), Якутским региональным диспетчерским управлением (основной и резервный).

Для электроснабжения объектов ТС ВСТО построены свыше 4850 км высоковольтных линий электропередачи классом напряжения от 35 до 220 кВ.

Из них:

более 1700 км — ПАО «Транснефть»
более 1500 км — ПАО «ФСК ЕЭС»
более 1500 км — АО «ДВЭУК»
более 150 км — ОАО «ИЭСК»

— Строили на действующем открытом распределительном устройстве, что позволяло не останавливать работу НПС, прием и транспортировку нефти по ТС ВСТО, — рассказывает главный энергетик ООО «Транснефть — Восток» Андрей Батраков. — Это потребовало особого контроля со стороны эксплуатирующей организации в части обеспечения мер промышленной безопасности и охраны труда. Эти меры и ответственность строителей позволили завершить работу в срок и без происшествий. Сейчас произведено подключение к высоковольтной линии от подстанции НПС № 10 до точки присоединения ВЛ 220 кВ к ЕНЭС.

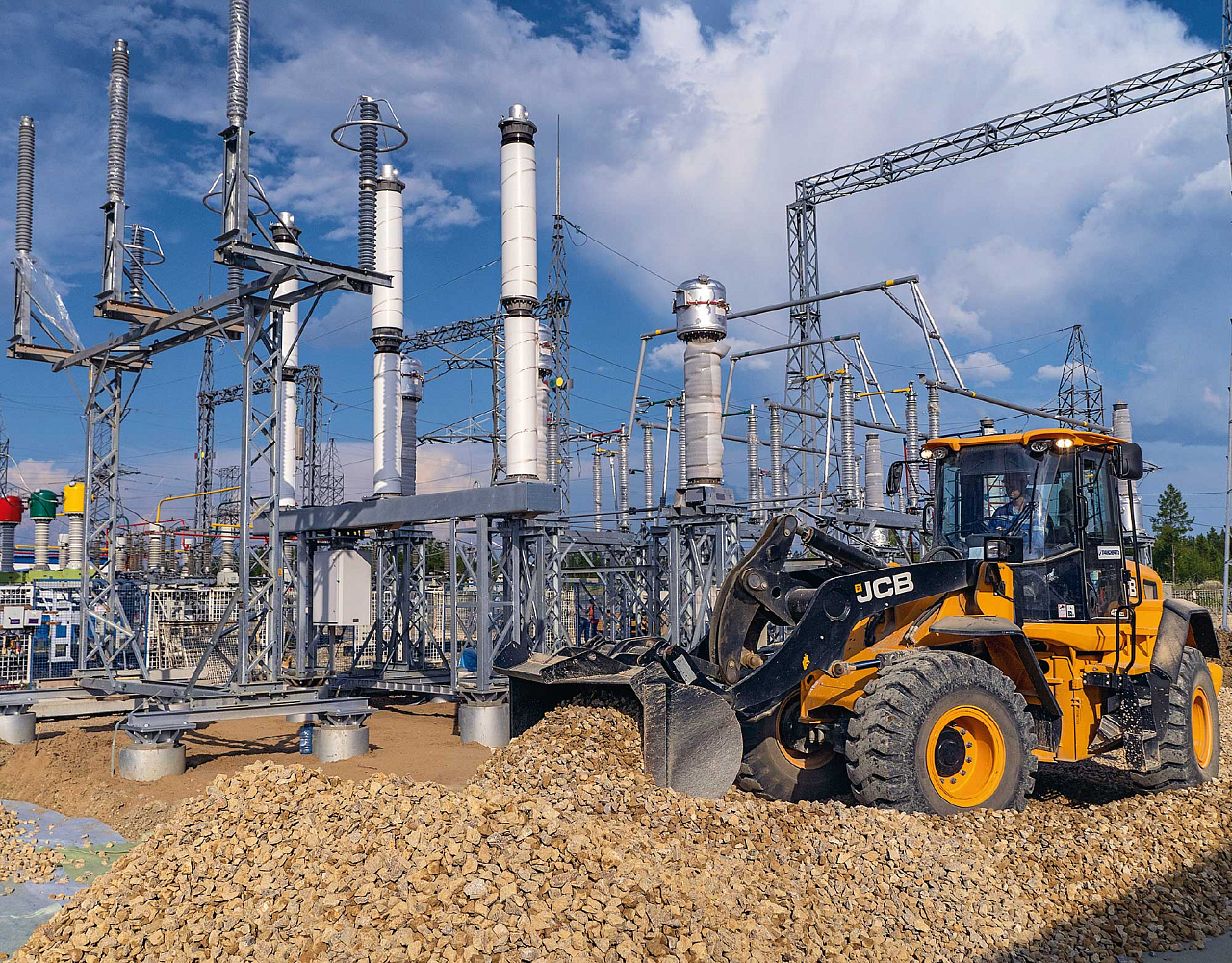

Пик строительства на энергообъектах НПС «Талакан» пришелся на лето 2023 года. Большая часть работ велась на действующей станции, с подключенным энергооборудованием, что потребовало четкого соблюдения правил промышленной безопасности и охраны труда

В единой системе

Сейчас на станции разворачивается второй этап реконструкции, в ходе которого построенные объекты энергоснабжения и вторая высоковольтная линия обес-печат надежный резерв электроснабжения. Оборудование второго ввода на 110 кВ, а также линии электропередачи от ГТЭС «Сургутнефтегаз» будут демонтированы.

— Силовые трансформаторы, противоаварийная автоматика и силовое оборудование произведены в России, — добавляет Андрей Батраков. — Сегодня мы полностью перешли на электроэнергию от ЕНЭС, а высоковольтная линия от ГТЭС «Сургутнефтегаз» до завершения строительства будет использоваться как резервная.

Теперь НПС «Талакан», а с ней и ТС ВСТО-1 стали частью единой энергетической системы. Новые тарифы принесут значительную экономию и позволят окупить проект менее чем за пять лет. Полностью завершить его планируется в 2024 году.

Энергетическое оборудование НПС № 10 «Талакан» — российского производства

Основной объект энергопотребления НПС №10 «Талакан» – магистральная насосная станция. В ней четыре магистральных насосных агрегата, каждый из которых состоит из насоса производительностью до 12 000 м³/ч и электродвигателя мощностью 14,5 МВт. Затем по энергопотреблению идут подпорные насосные агрегаты. Объем электроэнергии, необходимый для работы НПС, сопоставим с потреблением небольшого города с населением около 30 тыс. человек.
